要阻断高速罗茨风机齿轮啮合振动的传递路径，需从振动源抑制、传递路径隔离和结构优化三方面入手。以下是系统性解决方案：
1. 振动源抑制（齿轮啮合优化）
1.1 齿轮修形与精度提升
- 齿形修缘：
- 采用 鼓形齿（Crowned Teeth） 或 齿端修薄，补偿安装误差和受载变形，减少啮合冲击。
- 修形量通常为10-20μm（需通过Romax或MASTA软件仿真确定）。
- 精度等级：
- 齿轮精度至少达到 ISO 1328-1的5级（齿距累积误差≤8μm），降低啮合振动谐波。
1.2 齿轮材料与工艺
- 材料选择：
- 渗碳淬火合金钢（如20CrMnTi），表面硬度HRC58-62，芯部保持韧性。
- 降噪工艺：
- 喷丸强化：提高齿面疲劳强度，减少微点蚀振动。
- 真空离子镀TiN涂层：降低摩擦系数（从0.1→0.05），减少摩擦振动。
2. 传递路径阻断技术
2.1 弹性隔离元件
- 高阻尼联轴器：
- 选用 膜片式联轴器（如RADEX-NC）或 橡胶扭振联轴器（如Lovejoy AJAX），衰减高频振动传递。
- 刚度选择：轴向刚度≥100 N/μm，扭转刚度需匹配风机扭振频率（避免共振）。
- 浮动轴承座：
- 在齿轮箱与风机壳体间加装 金属橡胶复合隔振垫（如Lord公司J-Mount），隔振效率＞80%（100Hz以上）。
2.2 结构路径优化
- 齿轮箱独立底座：
- 齿轮箱与风机主体分离安装，通过 弹性螺栓+阻尼垫片 连接，阻断结构传声。
- 管道柔性连接：
- 进出口管道采用 不锈钢波纹管（如EJMA标准），长度≥2倍管径，补偿位移并隔振。
3. 振动吸收与阻尼处理
3.1 动力吸振器
- 调谐质量阻尼器（TMD）：
- 在齿轮箱外壳安装质量块-弹簧系统，针对啮合频率（如齿轮啮合频率 *f_z=Z×n/60*，Z为齿数，n为转速）调谐。
- 示例：200Hz啮合频率时，设计 *m=2kg* 质量块 + *k=3.16×10⁶ N/m* 刚度弹簧。
3.2 阻尼涂层
- 约束层阻尼（CLD）：
- 齿轮箱内壁粘贴 沥青基阻尼片+铝约束层（厚度比1:1），可将振动能量转化为热能，降低辐射噪声5-8dB。
4. 监测与主动控制
4.1 实时振动监测
- 传感器布置：
- 加速度计（如PCB 352C33）安装在齿轮箱轴承座，监测振动速度（ISO 10816标准）。
- 故障预警：
- 设置阈值：齿轮啮合频带（1-3倍啮合频率）振动速度＞4.5mm/s时报警。
4.2 主动振动控制（可选）
- 电磁作动器抵消振动：
- 在传递路径上安装电磁作动器（如Loretz GmbH产品），通过自适应算法生成反相位振动波抵消啮合振动。
5. 实施案例与效果
某污水处理厂罗茨风机改造
- 问题：齿轮啮合振动导致管道焊缝开裂（振动速度8.2mm/s）。
- 措施：
- 齿轮修形（齿端修薄15μm）
- 更换为膜片联轴器（KTR ROTEX 48）
- 加装CLD阻尼片（3mm厚）
- 效果：
- 振动速度降至1.8mm/s
- 噪声从92dB(A)降至83dB(A)
6. 关键设计参数参考
| 措施 | 参数要求 | 效果 |
|---|---|---|
| 齿轮修形 | 鼓形量15μm，修缘长度30%齿宽 | 啮合冲击力降低40% |
| 膜片联轴器 | 扭转刚度500 Nm/rad，轴向偏差±0.2mm | 传递振动衰减60% |
| 约束层阻尼 | 阻尼层厚度2mm，覆盖率≥80% | 壳体辐射噪声降7dB |

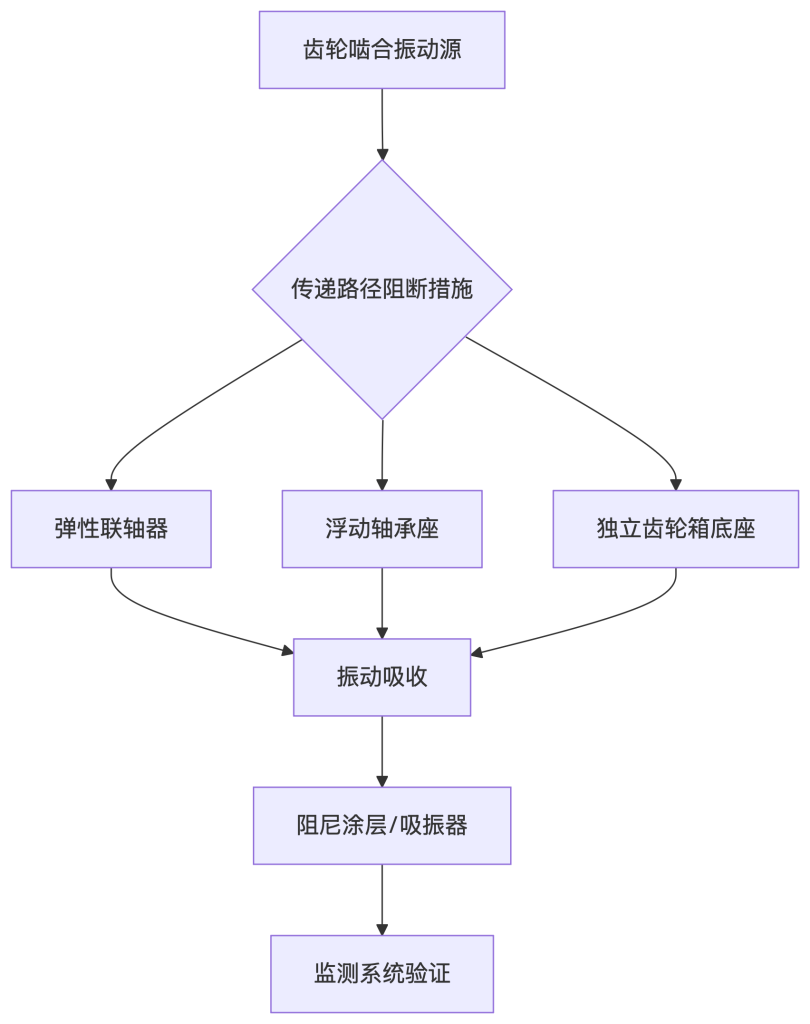

实施流程图
通过上述多层级阻断策略，可显著降低齿轮啮合振动的传递，延长轴承和密封寿命。需注意联轴器隔振与齿轮修形的协同优化，避免过度隔离影响扭矩传递精度。
