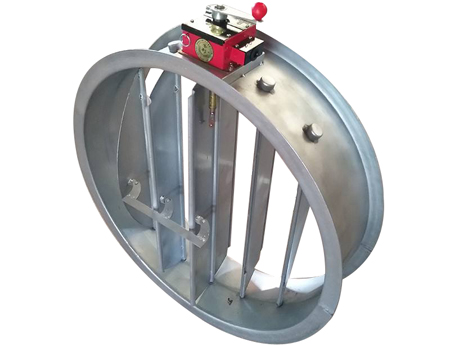

70℃圆形防火阀
70℃圆形防火阀是通风空调系统中常用的防火隔离装置，主要用于在火灾发生时切断火势和烟气通过风管蔓延的路径。以下是关于70℃圆形防火阀的详细介绍：
1. 基本功能
- 防火隔离：当风管内气流温度达到70℃时，防火阀自动关闭，防止火势蔓延。
- 联动控制：部分型号可接入消防系统，接收电信号强制关闭，并反馈阀门状态。
- 手动调节：部分型号支持0°~90°手动调节叶片开度，适应不同风量需求。
2. 主要技术参数
| 参数 | 数值/要求 | 参考标准 |
|---|---|---|
| 动作温度 | 70℃（温感器熔断或电信号触发） | GB 15930-2007 |
| 耐火极限 | ≥1.5小时 | |
| 漏风量 | ≤500~700m³/(m²·h)（压差300Pa） | |
| 全开阻力系数 | <0.5 | |
| 阀体材质 | 镀锌钢板（厚度1.8~3mm） |
3. 结构组成
- 阀体：圆形结构，厚度通常为250~300mm（视直径而定）。
- 叶片：2mm钢板，可多档调节。
- 执行机构：电动型（DC24V）或机械温感型。
- 易熔片：70℃熔断，机械式关闭。
4. 安装规范
- 安装位置：
- 风管穿越防火分区处。
- 空调机房隔墙两侧。
- 竖向风管与水平风管交接处。
- 安装要求：
- 距墙体≤200mm。
- 单独设置支吊架，防止火灾时管道变形影响关闭。
- 熔断片朝向火灾风险较大的一侧。
5. 典型产品示例
- 圆形防火调节阀
- 70℃熔断关闭，支持手动复位
- 漏风量≤5m³/(m²·s) @20Pa
- DFHF WS-(F)K防火阀
- 电动控制，信号反馈
- 阀体厚度按直径定制
- 70°电动防火阀
- DC24V控制，联锁风机
- 耐腐蚀镀锌板材质
6. 选型注意事项
- 功能需求：常开/常闭、是否需电信号联动。
- 尺寸匹配：阀体直径需与风管一致（如φ≤450mm特殊结构）。
- 认证标准：需符合GB 15930耐火性能测试。
如需具体产品报价或安装方案，可进一步提供工程参数（如风管尺寸、系统类型等）。
